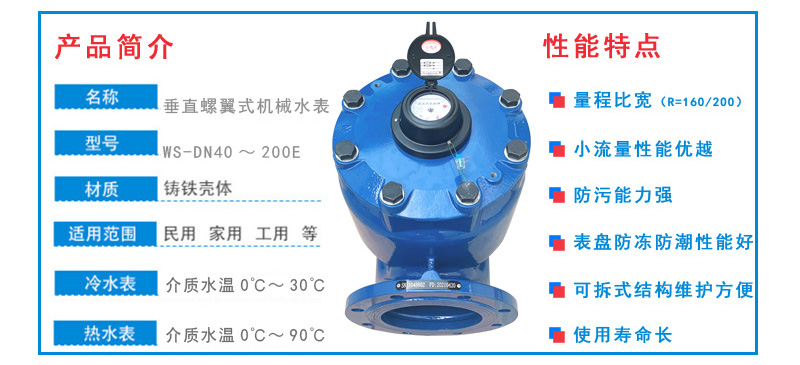

■用途

该水表用于计量流经管道内的水流总量。用户可在该水表指示器上直观读取流过水表水的体积。

■正常工作条件

1、工作水温：冷水表≤30℃ 热水表≤90℃

2、最大工作压力：≤1.0MPa

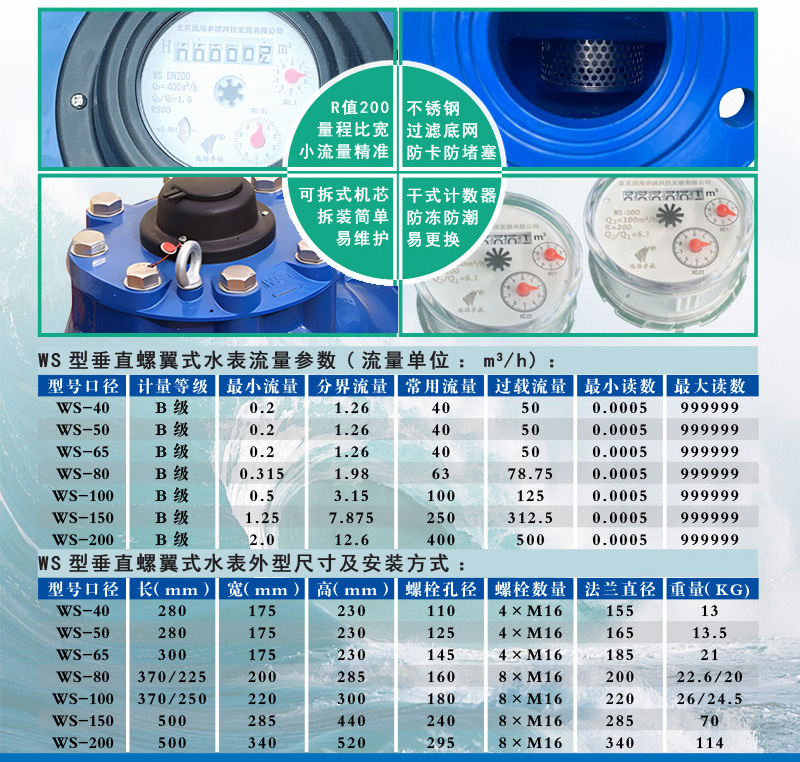

■主要技术参数

注：高区Q4≥Q≥Q2最大允许误差：热水表±3%；冷水表±2%；低区Q2＞Q≥Q1 最大允许误差：±5%

■安装注意事项

1.确定水表的口径，应先了解管道内流量大小，以经常使用流量接近常用流量为宜，不能单纯以管道直径确定水表的口径大小。

2.新装管道应清除管道内石子、泥砂等杂物后再安装水表，以防止水表损坏或发生故障。

3.水表一般水平安装，但必须注意水表外壳上的箭头方向必须与水流方向一致，标牌、度盘不得朝下或倾斜，安装点应避免暴晒、冰冻、污染或水淹，以便拆装水表和抄表。

4.水表安装应有旁路，以保证拆装水表时不停水，水表上游和下游要安装阀门，注意使用时应先缓慢地开启上游阀门直至安全打开，让水表注满水；再缓慢开启下游阀门，注意确保不超过水表的最大流量，最后安全打开。以免产生“水锤”现象，损坏水表。

5.水表上游和下游要安装必要的直管段或其等效的整流器，上游直管段的长度不少于10D，下游不少于5D（D为水表公称口径），对于由弯管或离心泵所引起的涡流情况，必须在直管段前加装整流器。

6.水表与上、下游直管段要同轴安装，密封垫不得突入管内，以免引起计量失准。

7.水平螺翼式水表上游大于10D（D为水表公称口径）长度处应安装与水表公称口径一致的对滤器，过滤网要经常取出清洗，过滤器中积存的杂质应清除干净，以确保水表计量准确。

■售后服务

用户在遵守安装注意事项的条件下，从售后起12个月内如发现因制造不良有质量问题，在持有发票和封铅完整的情况下，本厂负责免费维修。

■说明书下载：垂直螺翼式（WS、LXLC）水表-出口标准-可拆螺翼式-说明书.doc
