一、产品介绍

1、概述

本公司生产的物联网水表符合国家标准《GB∕T 778.1-2018 饮用冷水水表和热水水表 第1部分：计量要求和技术要求》，《GB / T 778.2-2018 饮用冷水水表和热水水表 第2部分：试验方法》，《GB∕T 778.4-2018 饮用冷水水表和热水水表 第4部分：GB∕T 778.1中未包含的非计量要求》,CJ/T535-2018 《物联网水表》。出厂检验规程执行 JJG162-2019《饮用冷水水表》。

该物联网水表是利用 4G Cat.1通讯技术实现远程数据传输的智能水表。网络速率上行峰值速率为5.2Mbps，下行峰值速度为10.3Mbps，Cat.1 基于现有的 LTE 网络可实现移动、 电信、联通三网覆盖。

它通过内置的4G Cat.1通讯模块，将水表计量数据实时传输到云端服务器， 实现远程抄表、监控、管理等功能。采用国际上最新微功耗，超大型大规模集成电脑芯片模块，以高集成化工业手段而设计制造的可靠电子控制器，配以本公司研发的超低功耗，大扭距输出的无压损电机控制阀等相结合生产制造的新一代智能化水表，是集预付费、后付费、自动计费、报警及防止不当使用等功能于一体的高品质产品。具有计量准确、性能可靠、发讯速率快、结构先进等特点。

该智能水表具有更高的智能化程度和更便捷的使用体验，可以大大提高水表抄收效率和管理水平，降低人工维护成本，为智慧城市建设和智慧水务管理提供了有力的支持。主要用于住宅和企业用水的计量与收费工作，该水表是以自来水公司和房产物业公司等水管部门现代管理的理想计量收费器具。

2、功能特点

（1）支持远程抄表：水表可以实时将计量数据传输到云端服务器，实现远程抄表功能，方便用户随时查看用水情况。

（2）支持远程开关阀：通过管理后台远程控制水表开关阀状态。

（3）支持预付费、后付费功能：可更改水表收费方式。

（4）支持异常流量检测：流量超限异常主动上报，例如管道破裂、漏关水阀等情况。

（5）支持刷卡功能：用户可持卡经行水费充值。

（6）支持微信缴费；用户可通过微信小程序扫描二维码或输入表端表号进行手机缴费。

（7）支持 OAT 升级功能；通过 4G 网络对水表软件、固件的更新，方 便对设备进行维护和升级，迭代水表版本。

（8）支持数据信息查询和导出；便于管理方对用户用水信息报表查询和文件导出。

（9）多种上报模式：4 种上报模式可选，可定时上报用水数据。

二、使用说明：

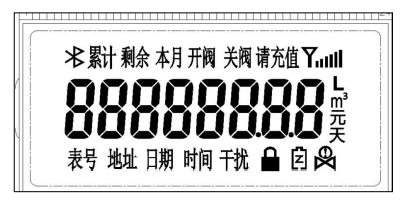

本产品计量和监控数据是通过水表和液晶显示并用4G 网络传递数据，液晶显示如下图所示:（图一）

CAT.1 水表液晶布局

1. 开阀：剩余量大于报警，水表开阀

2. 关阀：用户欠费或剩余量小于报警量时，水表关阀

3. 累计：自开户以来总计用水量

4. 本月：当月用水量

5. 字母 C：用户购水次数

6. 表号：一表对应一号 ，用于开户、建档、管理

7. 字母 F：程序代码

8. 地址：每只模块对应的唯一设备识别码 IMEI

9. 信号值：信号 RSRP 参考值

10. 电量值：液晶出现电池符号显示外部干电池欠压，应及时更换电池；当液晶屏显示“Err-08”时，表示内部电池电压过低，用户则不能用水，需立刻联系相关部门更换电池。

11. 日期：表端当前年、月、日

12. 时间：表端当前时、分、秒

13. 字母：程序版本号

14. 显示“Err-1”：表示读卡失败，请重新读卡

15. 显示“Err-35”：用户卡/指令和水表表号不一致，需重新更正用户信息

16. 显示“Err-37”：刷卡次数错误，需要做换表处理，记原表内的余量

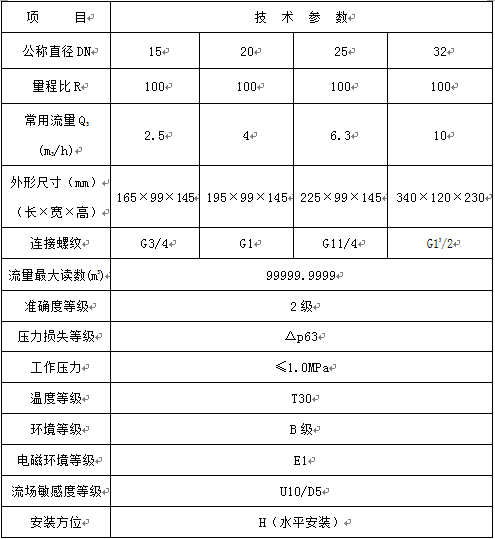

三、技术参数及外形尺寸：

四、安装使用说明

1．新装管道务必把管道内沙子、泥沙、麻丝等杂物冲洗干净后方可装表，以免造成水表故障。

2．选用水表规格应以常用流量为宜，不能单凭管道口径来确定水表的口径。水表不宜通入带有腐蚀性的液体，且冷水表禁止通入热水。

3．水表安装时表壳上的箭头方向必须与水流方向一致，卧式水表安装必须水平。立式水表的水流方向必须是自下而上。水表安装位置应能避免暴晒，且便于拆卸和观察的场所，寒冬季节应采取保温措施。

4．锅炉进水端安装水表时必须装回止阀，防止热水和蒸汽回流损坏水表。

5．水表上方严禁搁置任何物品。注意防潮、防湿，严禁水滴渗入水表控制器内损坏控制系统影响用户正常使用。

6．水表安装时，注意水表的连接长度，当两端管路间距超过水表连接长度时，应修正管路间距，满足水表连接长度，否则间距过大强行安装将造成水表连接螺纹端断裂或管接头断裂以及连接螺母的损坏；若水表的两端管路不在同一轴线上，应通过其它途径来修正管路在同一轴线上，满足水表的安装尺寸。

7．为计量准确，水龙头应高于水表。

8．水表不应直接与管道连接，水表与管道间应通过连接管、密封垫圈、连接螺母连接，拆装时，切不可用力硬扳，以免扭坏表壳。

9．安装具有节水节能的水表时，在进水口一定要用配套专用管接头，以减少水压波动引起的水表自转现象。

10.由于未严格按照安装注意事项进行安装，造成水表或其配件的损坏，一切损失由安装者自负。

五、水表的维护

1. 长期使用后，杂物堵塞或零件磨损等原因引起误差，须检修后使用。水表上的铅封用户不得破坏，发现不正常现象应通知自来水公司或管理部门检修。

2.水表安装使用后，应定期巡回检查表的运行情况和电池电压是否正常。

3.表属于计量器具，必须按照国家标准对水表进行定期检定，并在检定时更换电池。

六、售后服务

1.本厂产品质保期为两年，自购买日起。凡属质量原因所造成的水表故障，一个月内免费更换，两年内免费维修。

2.保修期外产品出现问题，公司负责维修，收取成本费。

3.由于安装不当及人为因素引起的水表损坏不在“质保”范围之内。

4.在使用过程中，软件问题可以通过电话或网络来解决，解决不了再上门解决。如果是硬件问题，一般发回来维修或更换。

七、声明

1．用户不得擅自拆卸铅封，否则按破坏处理。

2．本公司有对本说明进行更改和修订的权利，若有更改恕不另行通知，一切以实际产品为准。

八、配件

配备连接螺母、接管、橡胶密封圈各两只。

九、重要提示

1．关于水表的防冻

水表的正常工作环境温度应在0℃以上，在冬天来临之前及寒冷地区，水表的使用、管理部门请务必做好水表的防冻工作。

凡是因水表或接管螺母安装不当、使用不当、管道破裂、水表结冰、冷冻等原因造成的水表损坏、停水、漏水及因停水、漏水产生的其它相关损失（如漏水浸泡地板、家具、设备等）一律由水表的管理者、使用者负责，产品供应商和生产厂家不承担任何责任。

2．关于电子部分与机械部分显示不一致的问题

对于同时带有机械字轮显示的智能水表，如果电子部分损坏，造成电子部分不显示或与机械字轮显示数值不一致时，根据《计量法》相关规定，使用量的计算应以表具的机械字轮部分为准。

3．关于信号的说明

（1）安装环境： 安装时，确保水表需安装在 4G 信号良好且有覆盖的地方。

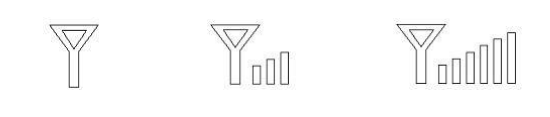

（2）信号说明： 屏幕右上角显示上次通讯时当地信号强度，但信号格数只能作为参考，并不能作为衡量信号质量的唯一标准。

注：由于技术样品更新引起的产品结构、功能和性能的变化不包括在本手册内，未包括的内容以实物为准。
