485计数直读式远传水表
产品型号:LXS/L-DN15~300E-JS
产品产地:北京/天津
发布日期:2017-01-20
浏览次数:
咨询电话:400-088-1331
关 键 词:直读式远传水表,计数直读式远传水表,485远传水表
下一个产品 上一个产品

详细介绍

逸海计数直读式远传水表是为了满足用户在安装和维护保养中的便利,而自行研制的一款便于远程抄表及控制的直读远传水表。它把远传直读模块外置于防水盒中,通过防水线和卡扣式传感器与水表基表连接,如果在使用过程中直读模块出现故障,无需拆卸水表,只需换直读模块即可,省时省力。该远传直读水表采用M-BUS/RS485总线方式通讯,实现水表使用水量的远程直读,有效地避免了管理部门上门抄表。在节约人力、物力和财力的同时,有效地提高了生产力。

计数直读式远传水表,符合GB/T778-2007《冷水水表》和CJ/T224-2012《电子远传水表》的技术要求。通信规约遵循CJ/T188-2004《户用计量仪表数据传输技术条件》或DL/T645-1997《多功能电能表通信协议》的要求,也可根据客户需求定制通信协议。

一、可拆式直读模块技术参数说明:

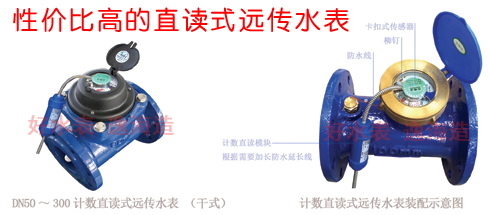

二、可拆式直读模块安装说明:

为防止运输途中碰撞、挤压或在水表安装过程中对计数直读模块造成的损害,请先将水表安装好后再加装计数直读模块:

1、水表安接好后,将计数直读模块放在对应的卡槽右边,然后逆时针旋转,将传感器的四个爪旋如圆盘4个爪是下边,旋后向下移,卡入卡槽内。

2、铆钉固定:将铆钉穿入,最后用钳子夹紧固定,装配完毕。

注意:

1、正始开始用之前要写入直读模块初始值(设置成与水表机械字轮数值一致);

2、采集的数据需乘倍率值,其中DN1525的为0.01DN3265的为0.1DN80以上为1(以实际为准);

3、如无柳钉,可采用其它方式固定紧。

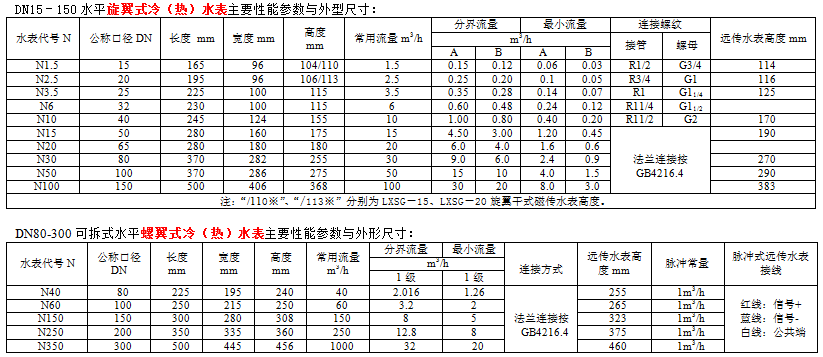

三、直读式远传水表外观尺寸及流量参数:
