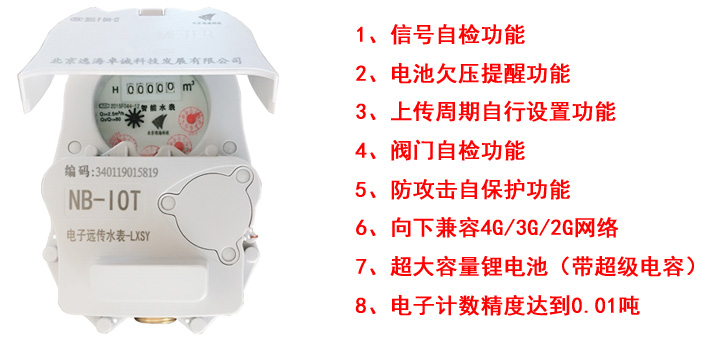

NB-IOT无线远传阀控水表
产品型号:LXS-DN15~300E-NB
产品产地:北京/天津
发布日期:2019-05-30
浏览次数:
咨询电话:400-088-1331
关 键 词:NB水表,NB无线水表,NB远传阀控水表,NB无线远传水表,NB无线远传阀控水表
下一个产品 上一个产品

详细介绍

逸海卓诚NB-IOT无线远传水表技术简介

工作原理:NB-IOT无线远传水表是以计数直读式远传水表作为计量基表,附加控制电路和无线发射模块所组成的用水计量仪表。

1、远传水表基表参数:

水表国标型号:LXSY-DN15E~40E、LXLCY-DN50E~300E

工作温度:冷水表温度为0℃—40℃,热水表为0℃—90℃

材质:铜/球墨铸铁/铸钢/不锈钢等

防护等级:IP65,特殊要求可定制成IP68及以上

环境温度:-10~55℃;环境湿度:40%~95%RH

最大允许工作压力:不大于1MPa(或不大于1.6MPa)

流量范围:

A.水温在额定工作条件规定范围以内时,以最小流量(Q1)与分界流量(Q2)(不包括Q2)之间的流量排出的体积的最大允许误差为±5%

B.以分界流量(Q2)(包括Q2)与过载流最(Q4)之间的流量排出的体积的最大允许误差:——水温≤30℃时为±2%;——水温>30℃时为±3%

信号输出:Modbus协议485输出或开关量脉冲输出(三种脉冲量选择:0.01吨/0.1吨/1吨)

2、NB-IOT远传水表电气参数:

功耗参数:(测试电压3.6V,基表不同值略有不同)

静态电流:≤8微安

发送电流:≤250毫安

驱动电流:200毫安

工作环境:温度(-15℃- +55℃),环境相对湿度<90%。

工作电压:内置锂亚硫酰柱式功率型电磁ER26505M/3.6V(带超级电容)。

通讯方式:NB-IOT远传,向下兼容4G/3G/2G网络。

信号采集方式:采集干簧计数/霍尔计数,使数据采集精确。

数据显示方式:机械累计显示、NB-IOT网络远程显示。

水表数据上行方式:NB-IOT网络远传抄读方式。

3、NB-IOT模块芯片参数:

发射功率:23dBm(≤2dBm)

通讯方式:850MHz

网络兼容性好:经全球认证的NB-IOT R4协议

工作温度:-40~+80℃超宽工作温度,户外应用更安全

可靠性高:特殊EMI/EMC设计,面对恶劣电磁环境,稳健如山

支持多种协议栈:TCP / UDP / FTP / DNS

TCP协议栈支持客户端模式、服务器模式、混合模式,支持多路链接

信号稳定,不断网,内含6年流量费用。

功能选择:远程阀控操作、电池欠压预警、流量异常预警等。

产品特点:无需布线,通过无线通信方式,抄表人员通过NB-IOT网络远程对水表抄取表端示值,实现计量、保护、控阀等功能。系统具有成本低,可靠性高,抄表方式快速、灵活特点。

NB-IOT特点:覆盖广、连接多、速率低、成本低、功耗低、架构优等特点。
