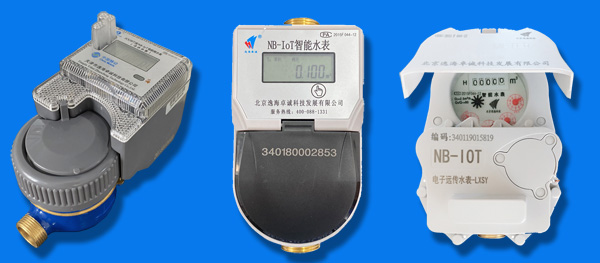

一、产品概述

NB-IoT物联网水表采用了目前世界上先进的窄带蜂窝通信技术，具有网络深覆盖、广链接、低功耗等优势，通信稳定、可靠、安全。它由水表基表、射频模块、通信模块组成，具有微功耗、计量准确、外形美观等特点。可完全替代人工抄表，为现代化的生活方式提供了诸多便利，成为供水部和物业管理部门重要的计量管理器具。

二、功能特点

1、低功耗：采用工业级超低功耗NB-IoT模块进行无线远程数据传输。

2、使用寿命长：采用大容量锂电池供电，电池理论使用寿命在10年以上，数据掉电保存可达30年。我公司独有的超级电容+ER26505M型锂电池供电方案，可以让锂电池电容量100%使用完毕。

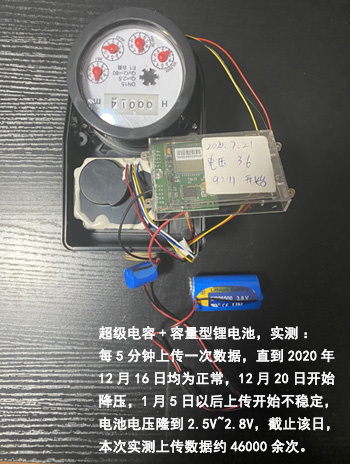

｛超级电容+容量型锂电池｝供电方案实测：

开始时间：2020年7月21日

结束时间：2021年1月5日

地点：北京市顺义区逸海卓诚公司技术办公室（中国电信，信号强度-70 dbm左右，较好）

上传频率：每5分钟上传一次数据

上传数据：截止2020年12月16日均为正常，数据上传一次成功率100%；12月20日锂电池逐渐开始降压，2021年1月5日以后数据上传开始不稳定，数据上传一次成功率降为75%，电池电压隆到2.5V~2.8V。截止到2021年1月5日，该主板上传数据约46000余次。1月21日以后，该主板仍断断续续上传数据。

3、智能配置功能：

①定时周期稳定上传多种数据，包括表中剩余金额、上期累计用量、上期累计金额、本期用水量、累计金额、阶梯水价、阶梯起始量、水表状态等。

②可配置多个开窗时间段，在开窗时间段内数据可进行实时抄表。

③通过云平台任意配置表具上报间隔，可选择上传表中不同的数据信息

4、信号传输稳定：工作在授权频段，抗干扰能力强；信号深度覆盖，无论在地下表井还是在管道井，数据都可稳定快速传输。

5、多重防偷水功能：以双信号源、查询脉冲方式采集读数，确保水表有效信号计费准确无误的同时防止因磁干扰偷水。具有掉电关阀和强磁保护关阀特性，在发生类似异常情况时，均可及时上报给云平台，有效的杜绝用户偷水情况的发生。

6、读数准确：实时读数与水表机械示数一致。

7、阀门维护功能：自出厂后阀门默认每月进行一次自动维护，也可通过云平台任意配置阀门维护（如：维护时间、维护周期、维护次数、维护状态等），既不影响用户用水，又可防止因水中杂质污垢所造成阀门堵塞问题。

8、预警功能：水表使用到达预警金额时会关阀，提醒用户充值，以防影响客户的使用，关阀后可刷用户卡开阀。

9、液晶显示功能：液晶显示屏实时显示水表的剩余水量/金额、信号强度、阀门状态，电池状态等，方便用户实时查看表具状态。

10、多种计费方式：通过射频卡设置表具计费类型（年阶梯、月阶梯、季阶梯、单费率等），也可通过云平台远程设置水表的计费类型及透支功能（部门可根据自己需要拟定水价）。

11、多种缴费方式：用户可通过微信公众号、云平台、射频卡完成水表的充值缴费。

12、微信公众号查询功能：用户通过微信公众号查询水表剩余金额、上期用量、当前用量、每天用水金额和水表当前状态。

13、短信提示功能：

①缴费状态：缴费状态及剩余金额提示

②报警量提示：剩余量报警提醒

③阀门异常状态：报告故障信息，保证用户及时了解水表状态

三、规格和主要技术参数

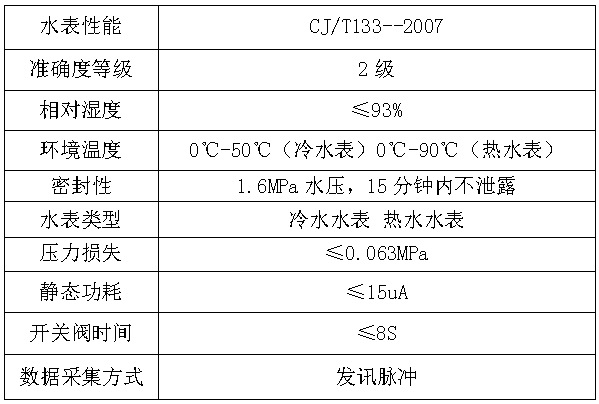

1、 技术参数

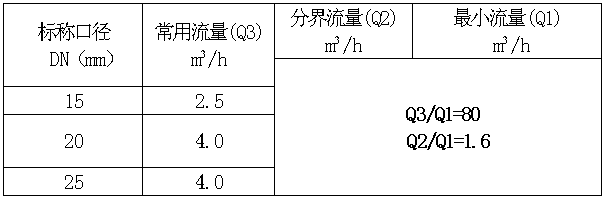

2、流量参数

四、营业收费管理系统

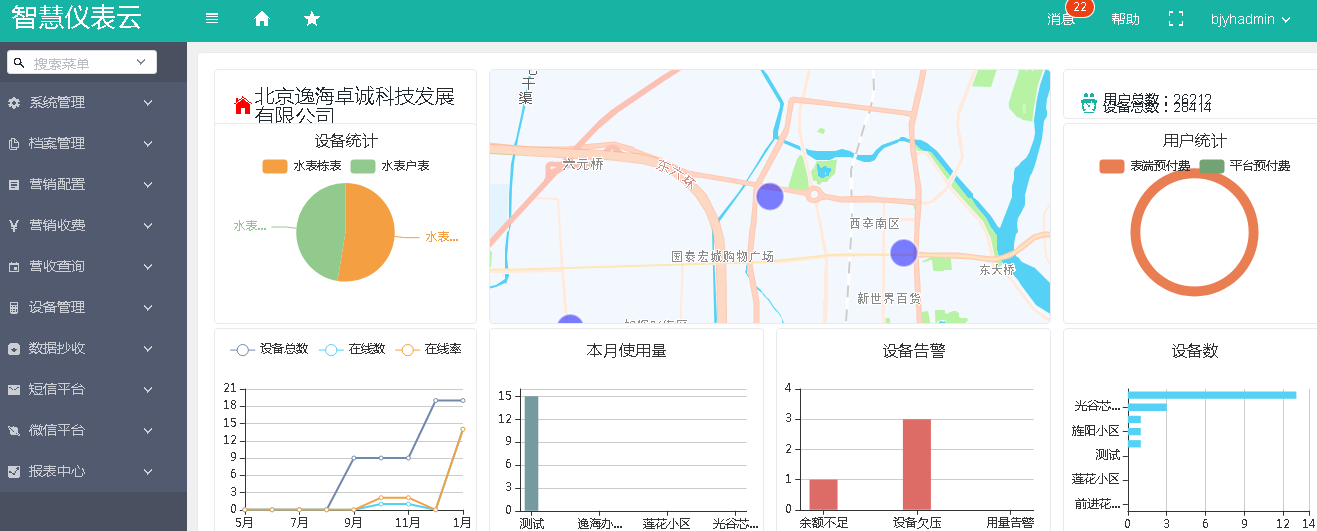

NB-IoT智能表管理平台主要是通过窄带物联网技术实现对NB物联网表的开户、充值、调价、控制等功能的管理平台。

软件界面美观、使用简单、操作方便，适合大、中、小型单位和行业用户使用。采用B/S 架构，可通过局域网或广域网进行联网抄表收费。

1、实时监控NB物联网表的数据和状态变化，故障自动报警功能。

2、B/S架构写卡方式，网页上便可实行写卡充值等操作。

3、余额不足短信提醒、阶梯价格收费、远程控阀、远程设置参数等。

4、区域总体操作功能，可实行批量阀控、批量设置表端。实时查询表端状态。

5、同时支持多种缴费方式，包含账户预存、后付费、远程预付费等。

6、具有自定义发票功能，用户自己可以灵活地更改发票的格式及布局。

7、丰富的查询分析功能，支持业务查询统计、用量数据分析等功能。

8、安全权限控制，可设置不同的角色控制操作员的访问权限。

9、具有完善的日志记录机制，所有操作及通讯日志均进行数据库和log文件记录。

10、系统接口丰富，支持txt、Excel、dbf、Web Services、数据库表等。

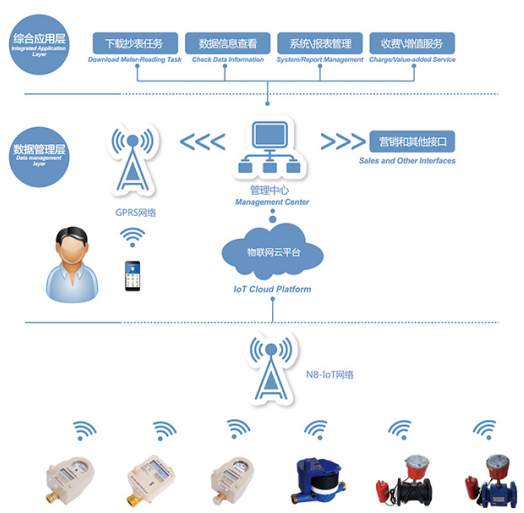

五、系统结构
